Băng dính chống tĩnh điện

Trong môi trường sản xuất linh kiện điện tử và phòng sạch, hiện tượng phóng tĩnh điện (ESD) dù ở mức cực nhỏ cũng có thể gây hỏng hóc vi mạch nghiêm trọng. Để khắc phục rủi ro này, băng dính chống tĩnh điện được gia công đặc biệt với màng nền polyetylen/PET kết hợp hệ keo acrylic tản điện tích, giúp kết dính an toàn và bọc kín các linh kiện nhạy cảm. Bài viết này sẽ phân tích chi tiết về cấu tạo, chỉ số điện trở chuẩn hóa, quy trình thử nghiệm lực lột ly tâm 180° và hướng dẫn chọn mua tối ưu chi phí cho doanh nghiệp.

Băng dính chống tĩnh điện

Băng dính chống tĩnh điện là gì và nguyên lý tản điện tích ra sao?

Băng dính chống tĩnh điện, còn được gọi là ESD Tape (Electrostatic Discharge Tape) là loại băng keo kỹ thuật được thiết kế đặc biệt để kiểm soát và triệt tiêu dòng điện tĩnh điện trong môi trường sản xuất nhạy cảm. Không giống như các loại băng dính đóng gói công nghiệp thông thường, băng dính ESD sở hữu khả năng dẫn điện hoặc tiêu tán điện tích một cách có kiểm soát, ngăn chặn sự tích tụ điện áp nguy hiểm trên bề mặt linh kiện.

Hiện tượng phóng tĩnh điện (Electrostatic Discharge) hình thành do ma sát bóc tách

Hiện tượng phóng tĩnh điện xảy ra khi hai vật liệu khác nhau tiếp xúc và tách rời, tạo ra sự chênh lệch điện thế. Trong quá trình sản xuất điện tử, thao tác bóc băng dính thông thường khỏi cuộn hoặc bề mặt có thể tạo ra điện áp lên đến 5.000V – 15.000V. Mức điện áp này đủ sức đánh thủng lớp oxit cực mỏng (chỉ vài nanomet) trên bề mặt chip bán dẫn, gây hư hỏng vĩnh viễn mà mắt thường không thể phát hiện.

Cơ chế hoạt động của chất chống tĩnh điện hút ẩm không khí tạo lớp phân tử trung hòa điện tích môi trường

Băng dính chống tĩnh điện hoạt động dựa trên nguyên lý tiêu tán điện tích thông qua hai cơ chế chính:

1. Cơ chế tản điện qua bề mặt: Lớp keo và màng nền được pha trộn với các chất hoạt động bề mặt (surfactants) có khả năng hút ẩm từ không khí. Lớp ẩm siêu mỏng này tạo thành một màng dẫn điện yếu, cho phép điện tích di chuyển và tiêu tán dần ra môi trường.
2. Cơ chế dẫn điện qua khối: Một số loại băng dính ESD cao cấp sử dụng các hạt dẫn điện như carbon black hoặc kim loại phủ nano, tạo ra các con đường dẫn điện liên tục xuyên suốt cấu trúc băng, giúp điện tích được trung hòa ngay lập tức.

Điểm đặc biệt là băng dính ESD không phải là vật liệu cách điện hoàn toàn, cũng không phải là vật dẫn điện lý tưởng. Thay vào đó, chúng nằm ở mức trung gian với điện trở bề mặt trong khoảng 10⁶ Ω – 10⁹ Ω, đủ để tiêu tán điện tích chậm rãi và an toàn, tránh gây sốc điện đột ngột cho linh kiện.

Cấu tạo kỹ thuật 3 lớp chuẩn hóa của băng keo ESD phòng sạch

Lớp màng nền (Carrier): PET, OPP hay Cellulose dẫn điện?

Màng nền đóng vai trò là xương sống của băng dính, quyết định độ bền cơ học, khả năng chịu nhiệt và đặc tính quang học của sản phẩm. Các loại màng nền phổ biến trong băng dính ESD bao gồm:

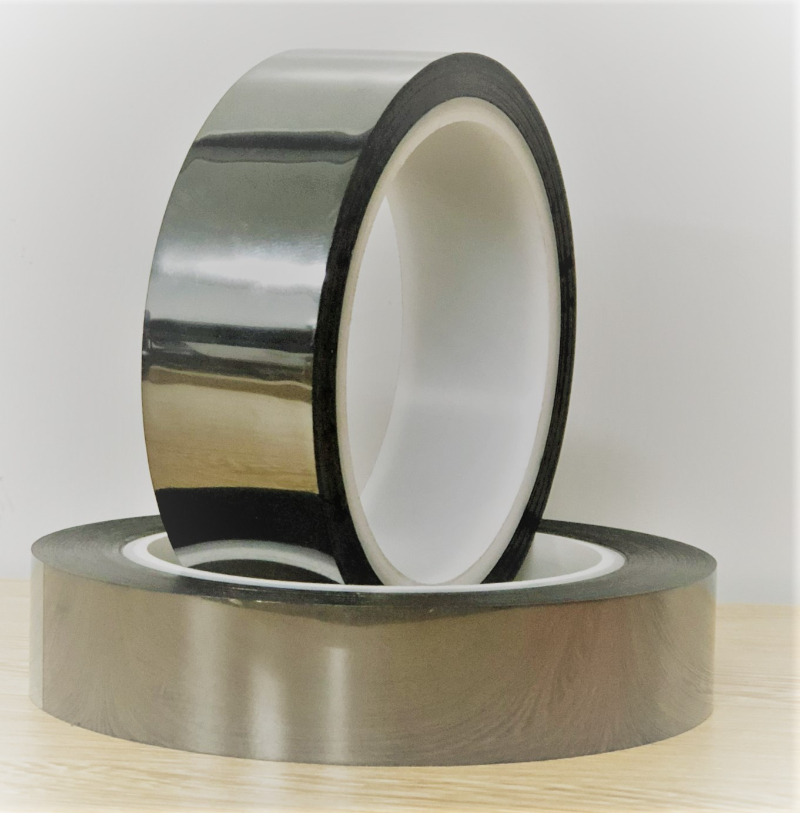

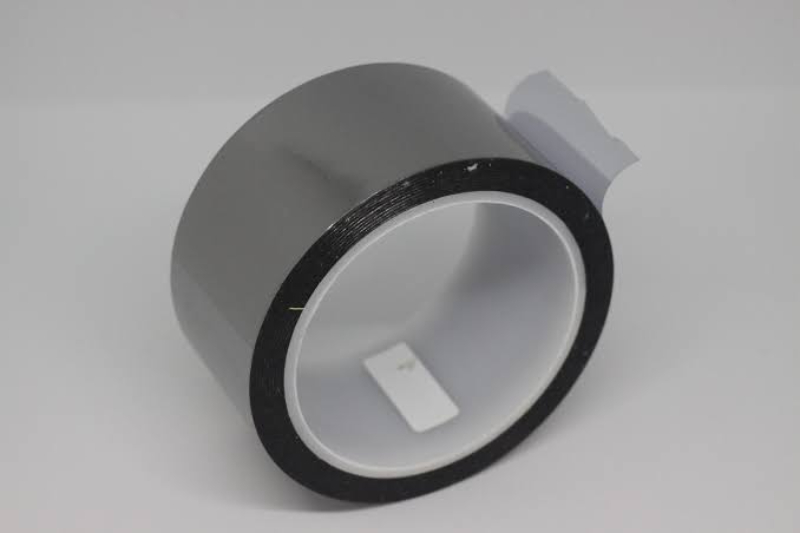

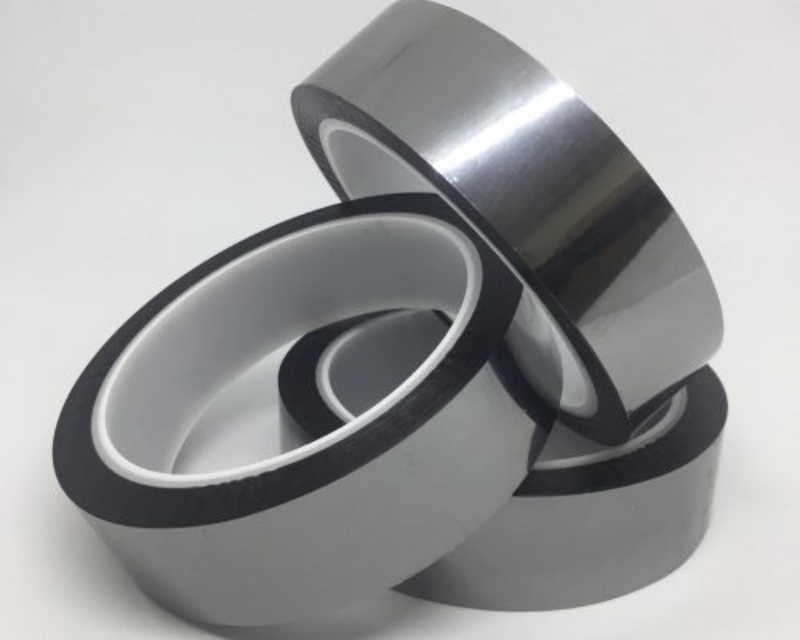

Film PET (Polyethylene Terephthalate) tráng kim loại xám bạc: Đây là lựa chọn hàng đầu cho băng dính ESD cao cấp. PET có độ bền kéo vượt trội (lên đến 200 MPa), chịu nhiệt tốt (lên đến 150°C) và kháng hóa chất cao. Lớp tráng kim loại (thường là nhôm hoặc đồng) giúp tăng cường khả năng dẫn điện, đồng thời tạo màu xám bạc đặc trưng để dễ dàng nhận biết trong môi trường sản xuất.

Màng OPP (Oriented Polypropylene) phủ hoạt chất ESD: OPP có ưu điểm về độ trong suốt cao và giá thành kinh tế hơn PET. Tuy nhiên, khả năng chịu nhiệt chỉ khoảng 80°C và dễ bị giòn theo thời gian. Băng dính ESD màng OPP thường được sử dụng cho các ứng dụng yêu cầu chi phí thấp và không đòi hỏi chịu nhiệt cao.

Màng Cellulose và màng lưới dẫn điện đen: Cellulose là vật liệu thân thiện với môi trường, phân hủy sinh học, nhưng độ bền cơ học thấp hơn. Màng lưới dẫn điện màu đen thường được sử dụng trong các ứng dụng che chắn EMI (nhiễu điện từ), có cấu trúc dạng lưới giúp tăng diện tích bề mặt dẫn điện.

Lớp keo kết dính: Acrylic tản tĩnh điện và Keo Silicon chịu nhiệt

Lớp keo là yếu tố quyết định hiệu suất kết dính và khả năng tản điện tích của băng dính ESD. Hai hệ keo chính được sử dụng là:

Hệ keo nhạy áp lực Acrylic gia công kết hợp phụ gia chống tĩnh điện: Acrylic chiếm ưu thế nhờ khả năng bám dính tốt trên nhiều bề mặt, độ trong suốt cao, kháng UV và khả năng chịu nhiệt trung bình (khoảng 100°C – 120°C). Phụ gia chống tĩnh điện được phân tán đều trong keo, tạo ra các kênh dẫn điện vi mô giúp điện tích tiêu tán ngay cả khi lớp keo tiếp xúc trực tiếp với linh kiện.

Keo Silicon chịu nhiệt lên đến 300°C: Đối với các ứng dụng nhiệt độ cao như lò hàn sóng hay lò sấy, keo silicon là giải pháp tối ưu. Silicon có khả năng chịu nhiệt xuất sắc, duy trì độ bám dính và đặc tính ESD ngay cả ở nhiệt độ khắc nghiệt. Tuy nhiên, keo silicon có giá thành cao và khả năng bám dính trên một số bề mặt (như silicon hay PTFE) không tốt bằng acrylic.

Lõi cuộn Polyetylen/ABS: Giải pháp chống bụi tối ưu cho phòng sạch Class 100

Một chi tiết kỹ thuật thường bị bỏ qua nhưng cực kỳ quan trọng trong phòng sạch là lõi cuộn băng dính. Lõi giấy truyền thống có nhược điểm phát tán các sợi xơ bụi siêu mịn (kích thước dưới 5μm), gây ô nhiễm môi trường sản xuất và bám dính vào linh kiện.

Giải pháp tối ưu là sử dụng lõi cuộn bằng nhựa PE (Polyethylene) hoặc ABS (Acrylonitrile Butadiene Styrene). Những vật liệu này có bề mặt nhẵn, không xơ, ít phát tán hạt và có thể được sản xuất với độ sạch đạt tiêu chuẩn phòng sạch Class 100 (ISO 5). Thêm vào đó, lõi nhựa PE còn có khả năng chống ẩm và không bị biến dạng khi gặp môi trường có độ ẩm cao.

Các thông số kỹ thuật cốt lõi cần kiểm tra khi chọn băng dính ESD

Chỉ số điện trở bề mặt (Surface Resistivity) đạt tiêu chuẩn nào?

Điện trở bề mặt là thông số quan trọng nhất để đánh giá hiệu quả của băng dính chống tĩnh điện. Tiêu chuẩn đo lường thường tuân theo ASTM D257 hoặc IEC 61340. Đối với băng dính ESD chất lượng, chỉ số này cần đạt:

• Mặt keo (adhesive side): 10⁶ Ω đến 10⁹ Ω – phạm vi này cho phép tiêu tán điện tích hiệu quả mà vẫn đảm bảo an toàn, tránh dòng điện đột ngột quá lớn.
• Mặt nền (backing side): 10⁸ Ω đến 10¹⁰ Ω – đảm bảo khả năng tản điện từ mặt ngoài của băng khi tiếp xúc với môi trường hoặc tay người sử dụng.

Nếu điện trở quá thấp (dưới 10⁴ Ω), băng keo sẽ hoạt động như dây dẫn, có thể gây đoản mạch hoặc phóng điện đột ngột. Ngược lại, nếu điện trở quá cao (trên 10¹¹ Ω), băng keo sẽ trở thành chất cách điện, không thể tiêu tán điện tích hiệu quả.

Điện áp phóng ma sát khi bóc tách có vượt quá 50V?

Dữ liệu thử nghiệm thực tế cho thấy sự khác biệt cực lớn giữa băng dính ESD chất lượng và băng dính thông thường:

• Băng dính thông thường: Khi lột khỏi bề mặt inox hoặc thép, điện áp ma sát dao động từ 5.000V đến 15.000V. Mức điện áp này đủ sức phá hủy hầu hết các linh kiện bán dẫn nhạy cảm.
• Băng dính ESD cao cấp: Giới hạn điện áp ma sát dưới 50V, thậm chí nhiều sản phẩm hàng đầu đạt mức dưới 10V. Đây là con số an toàn tuyệt đối đối với hầu hết các linh kiện điện tử, bao gồm cả những loại nhạy cảm nhất.

Quy trình thử nghiệm thường sử dụng máy đo tĩnh điện (Electrostatic Voltmeter) đặt ở khoảng cách 25mm từ bề mặt băng trong quá trình bóc tách với tốc độ 150mm/giây, ở điều kiện nhiệt độ 23±2°C và độ ẩm 50±5% RH.

Khai thác chỉ số lực lột ly tâm 180° (ASTM D3330) và tính năng không để lại vết keo

Lực lột ly tâm 180° là thông số kỹ thuật quyết định khả năng bám dính và dễ dàng tháo gỡ của băng dính. Theo tiêu chuẩn ASTM D3330, lực lột được đo bằng lực (tính bằng Newton hoặc gram) cần thiết để bóc băng dính khỏi bề mặt thử nghiệm ở góc 180°, với tốc độ 300mm/phút.

Tại Green Elite, các thử nghiệm thực nghiệm cho thấy băng dính ESD chất lượng cao cần đảm bảo:

• Lực lột đạt từ 400-600 gf/inch: Đủ chắc chắn để giữ cố định trong quá trình sản xuất nhưng không quá mạnh gây khó khăn khi tháo gỡ.
• Không để lại cặn keo (Zero Residue): Sau khi tháo bỏ, không có hóa chất hoặc mảng keo sót lại trên bề mặt linh kiện. Điều này cực kỳ quan trọng vì cặn keo có thể gây nhiễm bẩn và giảm hiệu suất của vi mạch.

Bạn có thể tham khảo thêm về giải pháp kết dính không vết keo để hiểu rõ hơn về các tiêu chuẩn và ứng dụng.

Phân loại các dòng băng dính chống tĩnh điện phổ biến trên thị trường

Băng dính chống tĩnh điện màng OPP trong suốt / màng lưới ESD

Đây là dòng sản phẩm phổ biến nhất nhờ giá thành hợp lý và tính ứng dụng rộng rãi. Màng OPP trong suốt cho phép kiểm tra trực quan linh kiện bên trong mà không cần tháo băng. Lớp keo acrylic được pha trộn phụ gia ESD giúp đạt chỉ số điện trở bề mặt khoảng 10⁹ Ω – 10¹⁰ Ω.

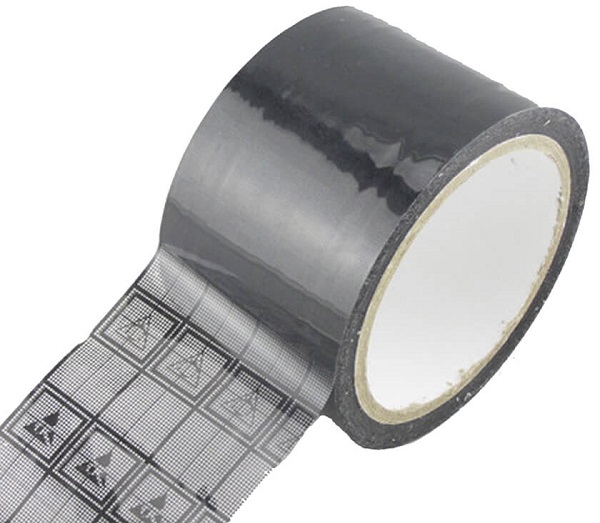

Dòng màng lưới ESD có cấu trúc dạng lưới (grid) màu đen hoặc trắng, thường được sử dụng làm băng dính cảnh báo hoặc phân khu trong phòng sạch. Màu sắc nổi bật và khả năng viết/ghi chú trên bề mặt giúp nhân viên dễ dàng nhận diện và đánh dấu.

Băng dính chịu nhiệt Kapton (Polyimide) chống tĩnh điện màu đồng

Băng dính Kapton (Polyimide) là sản phẩm cao cấp được ưa chuộng trong các nhà máy sản xuất bảng mạch (PCB). Với màng nền Polyimide màu vàng đồng đặc trưng, băng dính này chịu được nhiệt độ liên tục lên đến 260°C và nhiệt độ đỉnh 300°C trong thời gian ngắn.

Điểm đặc biệt là băng Kapton ESD vừa đáp ứng tiêu chuẩn chống tĩnh điện vừa chịu nhiệt xuất sắc, phù hợp để che chắn các vùng không cần hàn trong quá trình hàn sóng (wave soldering) hoặc hàn hồi lưu (reflow soldering). Bạn có thể tìm hiểu thêm dòng sản phẩm băng dính chịu nhiệt Kapton ESD nếu có nhu cầu ứng dụng nhiệt độ cao.

Băng dính dán sàn PVC cảnh báo khu vực tĩnh điện

Đây là loại băng dính kỹ thuật có bản rộng (thường từ 50mm trở lên), được dán xuống sàn để phân chia và cảnh báo các khu vực nhạy cảm tĩnh điện trong nhà máy. Màng nền PVC dày có độ bền cơ học cao, chịu được va đập và mài mòn từ xe đẩy, giày dép.

Băng dán sàn ESD thường có sọc vàng-đen hoặc xanh dương-đen, kết hợp với lớp keo acrylic đặc biệt giúp tiêu tán điện tích và chống trơn trượt. Chỉ số điện trở bề mặt của loại băng này thường nằm trong khoảng 10⁶ Ω – 10⁸ Ω để đảm bảo tiếp đất hiệu quả cho người và thiết bị.

Ứng dụng thực tế của băng dính ESD trong nhà máy sản xuất điện tử

Bọc kín và niêm phong túi đóng gói linh kiện bán dẫn, PCB, IC

Trong quá trình đóng gói và lưu kho, các linh kiện điện tử cần được bọc kín để tránh bụi, ẩm và đặc biệt là tĩnh điện. Băng dính ESD được sử dụng để:

• Niêm phong miệng túi chống tĩnh điện (ESD bags) sau khi bơm khí nitơ hoặc hút chân không
• Dán kín các hộp nhựa chứa wafer bán dẫn (wafer shipping boxes)
• Bảo đảm vị trí các ngăn chứa linh kiện trong khay SMT (Surface Mount Technology)

Lớp keo ESD đảm bảo rằng ngay cả khi băng dính tiếp xúc trực tiếp với chân IC hoặc bề mặt PCB, không có điện tích nguy hiểm nào được truyền sang linh kiện.

Cố định khay linh kiện SMT và che chắn bảng mạch khi qua lò hàn sóng

Trong quá trình sản xuất PCB, các khay linh kiện SMT cần được cố định chắc chắn để tránh xê dịch. Băng dính ESD được sử dụng để:

• Cố định các khay linh kiện trên băng chuyền, đảm bảo máy gắp linh kiện (pick-and-place machine) hoạt động chính xác
• Che chắn các khu vực không cần hàn trên bảng mạch trước khi qua lò hàn sóng – nhiệm vụ mà băng dính Kapton ESD thực hiện xuất sắc nhờ chịu nhiệt cao
• Tạo vách ngăn tạm thời giữa các khu vực sản xuất có mức độ nhạy cảm ESD khác nhau

Ngoài ra, băng dính ESD còn được sử dụng làm điểm đánh dấu cho các vị trí lấy mẫu hoặc kiểm tra chất lượng, giúp nhân viên QC dễ dàng xác định và xử lý.

Giải pháp bảo vệ toàn diện toàn chuỗi cung ứng: Từ chống tĩnh điện đến bảo quản chống ẩm và đóng gói pallet

Sử dụng băng dính chống tĩnh điện kém chất lượng gây ra những rủi ro gì cho vi mạch?

CÓ. Việc dùng băng dính ESD kém chất lượng sẽ phát sinh điện áp ma sát vượt quá 500V ngay khi lột cuộn, làm đánh thủng lớp cách điện của linh kiện bán dẫn bán thành phẩm. Ngoài ra, lớp keo bị suy biến sẽ để lại cặn hóa chất gây ăn mòn chân chip PCB. Những hư hỏng này thường không phát hiện được qua kiểm tra bằng mắt thường và chỉ xuất hiện sau thời gian sử dụng dài, dẫn đến các sự cố lỗi hệ thống không thể dự báo.

Chi phí cho một linh kiện bán dẫn hư hỏng có thể lên đến hàng trăm, thậm chí hàng nghìn đô la, trong khi băng dính ESD chỉ chiếm một phần nhỏ trong tổng chi phí sản xuất. Vì vậy, đầu tư vào băng dính ESD chất lượng cao là biện pháp phòng ngừa thông minh và tiết kiệm.

Để hiểu rõ hơn về các rủi ro hư hỏng linh kiện điện tử, bạn có thể đọc thêm các bài phân tích chuyên sâu tại Green Elite.

Băng dính ESD có thay thế được màng PE quấn pallet và túi hút ẩm trong kho lưu trữ không?

KHÔNG. Băng dính ESD chỉ đảm nhận vai trò kết dính và triệt tiêu điện tích cục bộ bề mặt. Để bảo vệ toàn diện hàng hóa trong quá trình vận chuyển kho bãi, doanh nghiệp bắt buộc phải phối hợp các giải pháp sau:

1. Bọc kín bằng màng PE quấn pallet dẻo dai: Màng PE co dẻo có khả năng bọc kín toàn bộ pallet hàng, bảo vệ khỏi bụi bẩn và va đập cơ học trong quá trình vận chuyển. Lớp màng này cũng giúp ổn định hàng hóa trên pallet, ngăn chặn dịch chuyển gây hư hỏng.
2. Hấp phụ ẩm thừa bằng gói hút ẩm bảo quản hàng hóa: Độ ẩm là một trong những nguyên nhân hàng đầu gây hư hỏng linh kiện điện tử, đặc biệt là các linh kiện có độ nhạy ẩm (MSL – Moisture Sensitivity Level). Túi hút ẩm Silica Gel hoặc Clay hoạt tính cần được đặt bên trong bao bì kín để duy trì độ ẩm dưới ngưỡng an toàn (thường dưới 30% RH).

Sự kết hợp của cả ba giải pháp – băng dính ESD, màng PE quấn pallet và túi hút ẩm – tạo thành một hệ thống bảo vệ toàn diện từ cấp độ vi mô (linh kiện) đến vĩ mô (pallet hàng).

Có nên sử dụng băng dính chịu nhiệt Kapton thay cho băng dính ESD thông thường trong lò sấy nhiệt độ cao?

CÓ. Băng dính Kapton nền Polyimide chịu được nhiệt độ trực tiếp từ 200°C đến 300°C mà không bị chảy keo hay mất đặc tính ESD, trong khi băng dính OPP ESD thông thường chỉ chịu nhiệt tối đa 80°C.

Đây là sự thay thế bắt buộc trong các quy trình sản xuất bao gồm:

• Hàn sóng (Wave Soldering): Nhiệt độ bể hàn khoảng 250-260°C
• Hàn hồi lưu (Reflow Soldering): Nhiệt độ đỉnh khoảng 230-250°C
• Lò sấy và gia nhiệt: Quy trình sấy PCB hoặc linh kiện ở 150-200°C trong thời gian dài
• Quy trình đóng rắn (Curing): Các loại keo và nhựa cần nhiệt độ 150-200°C để đóng rắn hoàn toàn

Tuy nhiên, băng Kapton có giá thành cao hơn đáng kể so với băng OPP ESD (thường gấp 3-5 lần). Vì vậy, doanh nghiệp cần phân vùng ứng dụng hợp lý: sử dụng băng Kapton cho các vị trí tiếp xúc nhiệt độ cao, băng OPP ESD cho các vị trí thông thường.

Hướng dẫn chọn mua băng dính chống tĩnh điện tối ưu chi phí cho doanh nghiệp

Xác định nhu cầu ứng dụng cụ thể

Doanh nghiệp cần xác định rõ các yêu cầu sau trước khi quyết định mua băng dính ESD:

1. Phạm vi nhiệt độ: Băng dính có hoạt động trong môi trường nhiệt độ cao (trên 100°C) hay chỉ ở nhiệt độ phòng?
2. Điện áp ma sát yêu cầu: Cần mức dưới 50V (tiêu chuẩn cao cấp) hay dưới 100V (tiêu chuẩn trung bình) là đủ?
3. Tính chất bề mặt cần dán: Bề mặt nhẵn hay gồ ghề? Làm từ kim loại, nhựa hay thủy tinh?
4. Thời gian dán tạm thời hay cố định: Cần lưu giữ trong bao lâu? Có yêu cầu tháo dỡ sạch sẽ không?

So sánh hiệu quả chi phí giữa các dòng sản phẩm

Để tối ưu chi phí, doanh nghiệp nên áp dụng chiến lược “đúng mục đích – đúng sản phẩm”:

• Băng OPP ESD trong suốt: Giá thành thấp nhất, phù hợp cho ứng dụng đóng gói thông thường, yêu cầu nhiệt độ thấp
• Băng PET ESD xám bạc: Tầm trung, phù hợp đa mục đích, chịu nhiệt tốt hơn, độ bền cơ học cao
• Băng Kapton ESD: Chi phí cao nhất, chỉ dành riêng cho ứng dụng nhiệt độ cao và yêu cầu kỹ thuật đặc biệt

Chọn nhà cung cấp uy tín với chứng nhận chất lượng

Một nhà cung cấp băng dính ESD đáng tin cậy cần đáp ứng các tiêu chí:

1. Chứng nhận sản phẩm: Sản phẩm có giấy kiểm định từ các phòng thí nghiệm độc lập hoặc chứng nhận tiêu chuẩn ANSI/ESD S20.20, IEC 61340-5-1
2. Báo cáo thử nghiệm: Có báo cáo thử nghiệm điện trở bề mặt, điện áp ma sát, lực lột 180° theo ASTM D3330
3. Chứng nhận quản lý: Nhà cung cấp đạt ISO 9001 (quản lý chất lượng), ISO 14001 (môi trường) và lý tưởng nhất là ISO 14644 (phòng sạch)
4. Dịch vụ hậu mãi: Hỗ trợ kỹ thuật, bảo hành chất lượng và có chính sách đổi trả rõ ràng

Thử nghiệm mẫu trước khi mua số lượng lớn

Trước khi đặt hàng số lượng lớn, doanh nghiệp nên yêu cầu nhà cung cấp gửi mẫu thử nghiệm (thường là 1-2 cuộn nhỏ) để:

1. Kiểm tra khả năng bám dính trên bề mặt thực tế của linh kiện
2. Đo lường điện áp ma sát trong điều kiện sản xuất thực tế
3. Đánh giá tính không để lại vết keo sau khi tháo gỡ
4. Kiểm tra hiệu suất trong thời gian lưu trữ dài hạn (nếu cần)

Kết luận

Băng dính chống tĩnh điện (ESD Tape) là vật tư phòng sạch thiết yếu giúp bảo vệ an toàn cho linh kiện điện tử nhờ điện trở bề mặt đạt chuẩn 10⁶ Ω – 10⁹ Ω và điện áp phóng ma sát khi bóc tách dưới 50V. Với công nghệ gia công màng polyetylen/PET cao cấp, sử dụng lõi nhựa PE chống xơ bụi và được kiểm định lực lột ly tâm 180° theo tiêu chuẩn ASTM D3330, các giải pháp băng dính ESD từ Green Elite đảm bảo kết dính chắc chắn, tản điện tích tức thì và hoàn toàn không để lại vết keo sau khi tháo bỏ.

Việc lựa chọn băng dính ESD phù hợp với từng ứng dụng cụ thể – từ đóng gói linh kiện đến che chắn bảng mạch trong quy trình hàn nhiệt độ cao – sẽ giúp doanh nghiệp tối ưu chi phí sản xuất và đảm bảo chất lượng đầu ra. Đồng thời, kết hợp băng dính ESD với các giải pháp bảo vệ toàn diện khác như màng PE quấn pallet và túi hút ẩm sẽ xây dựng một chuỗi cung ứng an toàn từ khâu sản xuất đến vận chuyển và lưu kho.

Để được tư vấn chi tiết về băng dính chống tĩnh điện và các giải pháp kết dính công nghiệp khác, quý khách hàng vui lòng liên hệ với Green Elite – đơn vị tiên phong trong lĩnh vực cung cấp vật tư phòng sạch và giải pháp bảo vệ linh kiện điện tử tại Việt Nam.
